Dlaczego układ hydrauliczny decyduje o sprawności pompy ciepła i ogrzewania podłogowego

Prawidłowo ułożony układ hydrauliczny w ogromnym stopniu decyduje o ostatecznej sprawności pompy ciepła i efektywności ogrzewania podłogowego. Sieć rur, rozdzielaczy, zaworów oraz warstw izolacyjnych bezpośrednio determinuje płynność przepływu czynnika grzewczego w budynku. Ten ukryty pod podłogami i w ścianach system odpowiada za straty energii oraz stabilność temperatury w poszczególnych pomieszczeniach. Nawet najlepsza i najdroższa jednostka zewnętrzna nie osiągnie deklarowanej w katalogach wydajności, gdy obieg wewnętrzny stawia przed nią nadmierne opory. Błędy popełnione na wczesnym etapie rozprowadzania instalacji skutkują wyższymi rachunkami za prąd i brakiem komfortu cieplnego podczas mroźnych dni.

Przeczytaj również: Jak wybrać rośliny do oranżerii przydomowej w zależności od kierunku świata?

Jak opory hydrauliczne obciążają system grzewczy?

Nadmierne opory przepływu powstają na skutek tarcia tłoczonej cieczy o wewnętrzne ścianki rur, a także przez ostre zmiany kierunku na kolankach i trójnikach. Każde zwężenie przekroju oraz zbyt mały zawór zmuszają pompę obiegową do znacznie cięższej pracy. Wyższe obciążenie układu cyrkulacyjnego skutkuje mniejszym przepływem nominalnym, co bezpośrednio utrudnia równomierne oddawanie ciepła do otoczenia. Rośnie wówczas zużycie energii elektrycznej potrzebnej do zasilenia urządzeń, a współczynnik wydajności COP pompy ciepła zauważalnie spada pod obciążeniem. Zjawisko to występuje ze zdwojoną siłą wtedy, gdy woda grzewcza musi pokonywać duże dystanse w mocno niedowymiarowanych przewodach pionowych.

Przeczytaj również: Alpinistyczna wycinka drzew - jakie są etapy tego procesu?

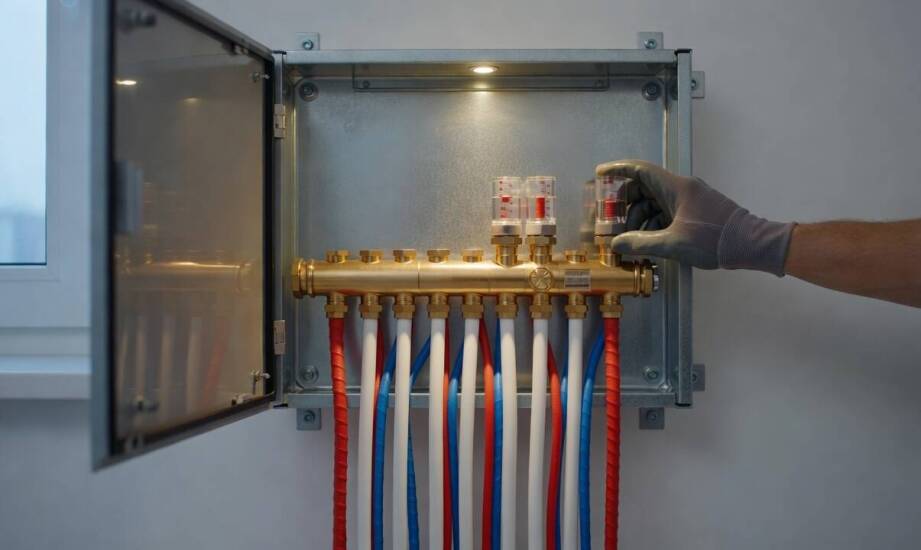

Prawidłowe zrównoważenie hydrauliczne zapobiega sytuacjom, w których woda wybiera wyłącznie najkrótszą i najłatwiejszą drogę powrotu. Brak odpowiedniej regulacji na rotametrach sprawia, że pętle zlokalizowane blisko źródła ciepła ulegają przegrzewaniu, podczas gdy oddalone pokoje pozostają trwale niedogrzane. Decyzje projektowe dotyczące użytych przekrojów bezpośrednio kształtują dynamikę całego obiegu. Zbyt małe średnice rur drastycznie podnoszą opory liniowe układu, wymuszając wyższe ciśnienie tłoczenia na głowicy pompy. Skrupulatne zrównoważenie przepływów precyzyjnie dostosowuje dawkę energii cieplnej do faktycznych strat każdego pomieszczenia.

Przeczytaj również: Izolacja fundamentów: jak zabezpieczyć budynek przed wilgocią i utratą ciepła?

Kolejnym aspektem wpływającym na obciążenie hydrauliki jest odpowiedni podział instalacji na niezależne strefy grzewcze. Rozbicie dużych powierzchni na mniejsze sekcje pozwala zachować stabilne ciśnienie i ułatwia sterowanie automatyką domową. Ograniczenie różnicy długości pętli grzewczych do maksymalnie 20 procent na jednym rozdzielaczu stabilizuje ciśnienie w całym układzie. Przestrzeganie tej prostej reguły montażowej ułatwia późniejsze nastawy zaworów dławiących i odciąża główną pompę cyrkulacyjną zamontowaną w hydroboksie.

Które parametry decydują o pracy ogrzewania podłogowego?

Wydajność niskotemperaturowej podłogówki opiera się na precyzyjnie zaplanowanej długości pętli oraz właściwym rozstawie rur. Dla popularnych systemów bazujących na przewodach o średnicy 16 × 2 mm zachowanie maksymalnej długości pojedynczego obwodu na poziomie 80–100 metrów chroni układ przed przekroczeniem bezpiecznego oporu hydraulicznego. Utrzymanie się w tym limicie gwarantuje prawidłowe parametry tłoczenia, zwykle nieprzekraczające wartości 20 kPa. Zastosowanie grubszych przewodów o przekroju 20 mm pozwala bezpiecznie wydłużyć poszczególne obwody do około 120 metrów. Przekroczenie tych rygorystycznych wartości sprawia, że standardowe pompy obiegowe wbudowane w jednostki wewnętrzne nie dają rady przetłoczyć odpowiedniej masy wody.

Dobór nowoczesnych materiałów, takich jak rury wielowarstwowe z wkładką aluminiową lub elastyczne przewody z polietylenu sieciowanego (PEX), zapewnia instalacji długowieczność. Gładka struktura wewnętrzna tych materiałów dodatkowo minimalizuje tarcie i ogranicza fizyczne opory tłoczenia. Gruba izolacja termiczna na rurach przesyłowych skutecznie odcina niepożądane straty energii w strefach nieogrzewanych. Staranny montaż mosiężnych kształtek zaprasowywanych minimalizuje z kolei ryzyko powstawania ukrytych nieszczelności głęboko pod warstwą jastrychu. Projektując ekologiczne instalacje hydrauliczne w Warszawie oraz okolicznych powiatach, firma VIKING szczególną uwagę poświęca starannemu wymiarowaniu wszystkich sekcji. Doświadczenie instalatorów z Karoliny pokazuje, że dobrze poprowadzona i przemyślana hydraulika zauważalnie wydłuża żywotność sprężarki w pompie ciepła.

Modernizacja starszego budynku wymusza kompleksowe uporządkowanie starej sieci przed wpięciem do niej nowoczesnego urządzenia grzewczego. Prace instalacyjne najlepiej zaplanować bezpośrednio po termomodernizacji przegród zewnętrznych, ale jeszcze przed wylaniem nowych posadzek. Układy z lat osiemdziesiątych i dziewięćdziesiątych często opierają się na grawitacyjnym przepływie i grubych rurach stalowych o dużej pojemności wodnej. Płynne połączenie takiego systemu z nowoczesną technologią nierzadko wymaga montażu sprzęgła hydraulicznego lub pojemnego zbiornika buforowego. Bufor rozdziela obiegi, stabilizuje ciśnienia i zapewnia pompie odpowiedni zład wody niezbędny do bezawaryjnego realizowania cykli odszraniania parownika w okresie zimowym.

Poprawnie wykonana sieć rur i rozdzielaczy funkcjonuje jak solidny fundament dla całego systemu ogrzewania w budynku. Ukrytych pod betonową wylewką obwodów oraz głównych pionów zasilających nie da się zmodernizować bez inwazyjnego i kosztownego remontu. Przemyślane dobieranie przekrojów, rygorystyczne przestrzeganie limitów długości pętli i dbałość o szczelną otulinę izolacyjną przynoszą wymierne efekty przez dziesięciolecia. Skrupulatne podejście do hydrodynamiki gwarantuje bezgłośną pracę urządzeń obiegowych, optymalizację zużycia energii elektrycznej i jednolite nagrzewanie wszystkich stref w domu.
